LX200 autogida replika

[kobalts]

Beidzot vakar izdevās uzrakstīt un atkļūdot skriptu uz Atmega328 kas saprot LX200 autogida protokolu.
Šovakar niezēja nagi iemēģināt un izdevās ielīst pat 5-6 minūšu logos starp mākoņiem.
Tur pat 15m/s vēja brāzmas!

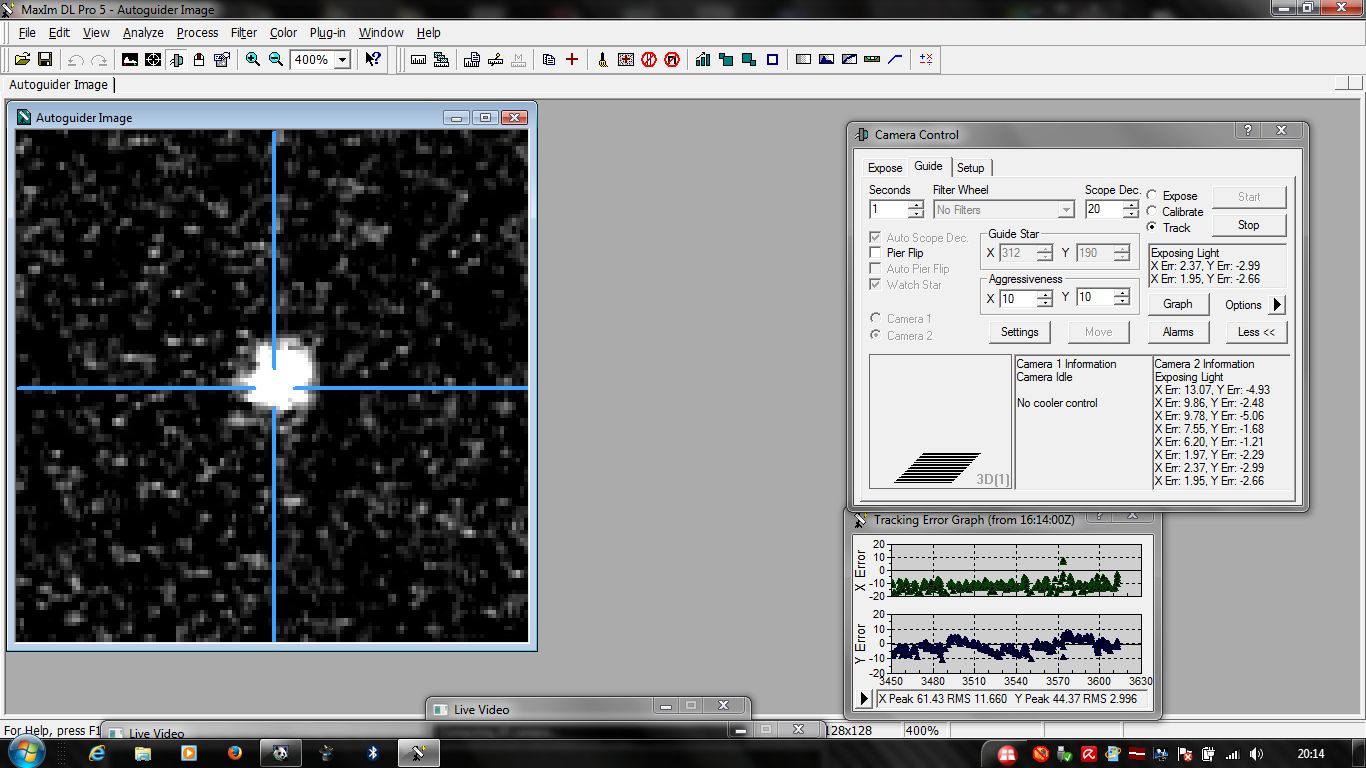

Gida kameras res. 696x569 pix. kas reāli atbilst 15 arc/minūtēm -tā FOV lauka robežās kļūda tikai ap 10 pix. kas norakstāma uz trako vēju un ļumīgo EQ1
Ja nebūtu vēja un mākoņu, būtu ''murrājis'' vienā punktā līdz rītam!

[KristapsKem]

Super! Jautājums, vai tiešām bija nepieciešams likt gidēšanas agresivitāti 10 ? Parasti liekot koriģēt katru kļūdu nekāds labais rezultāts nesanāk.

[kobalts]

Kristap kļūdu grafikā var redzēt kā vējš purina ļumīgo trubu, un vakar bija tikai veiktspējas tests lai redzētu cik šis vispār ātri reaģē. Ļoti ceru šovakar uz skaidrākām debesīm lai iemāģinātu ar reālām exposīcijām.

[Zh]

eee, nu vecīt, tev ir mednis un zīle reizē rokā, apsveicu un gaidām skaidros vakarus (varbūt šovakar) un garās ekspozīcijas!
Izstāsti, kas groza tavu montējumu, kādi steperi?

[kobalts]

Motori joprojām DC

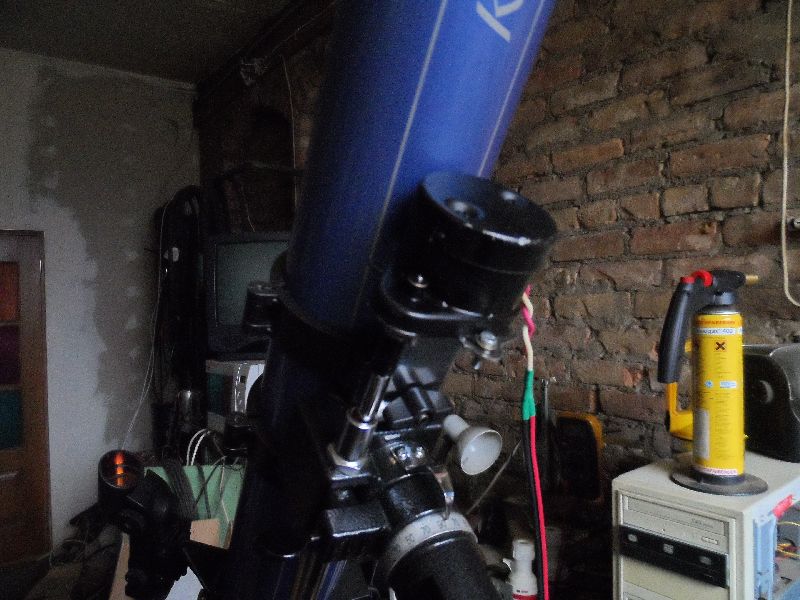

deklinācijas motors no latgalītes dubļiem

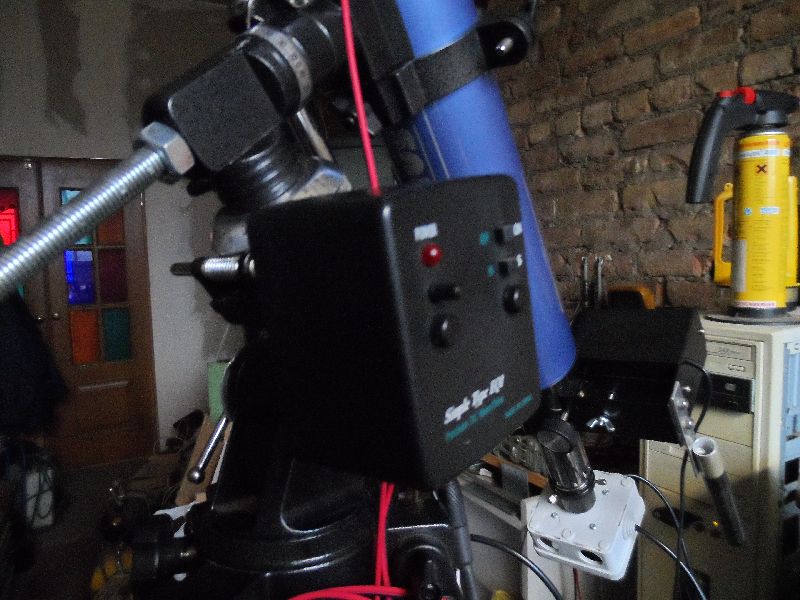

Standarta EQ1 RA motors


Diemžēl bija jāatslēzd RA mīnus funkcija pārāk lielā beclash dēļ un agresivitāte jāatstāj uz max 10

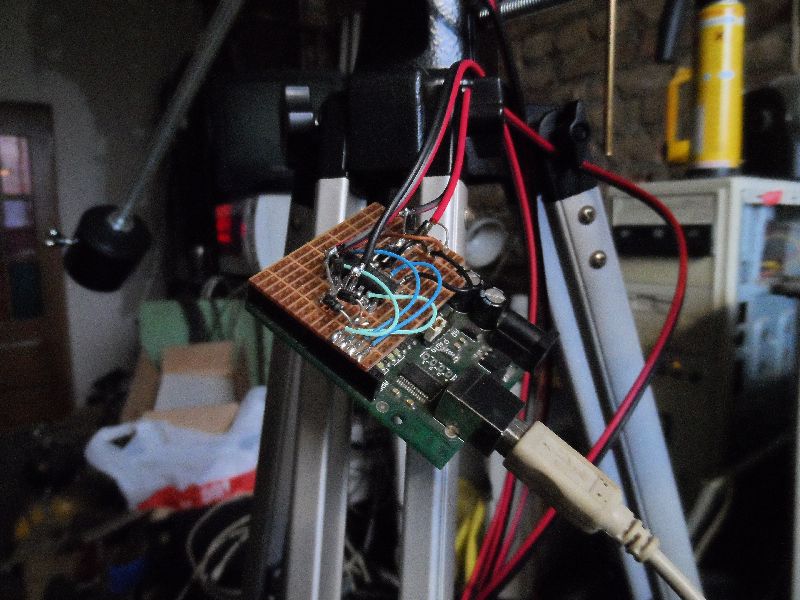

LX200 interfeiss/motoru draiveris


Kods iekš kontrolera ir atņēmis man nedēļas miegu

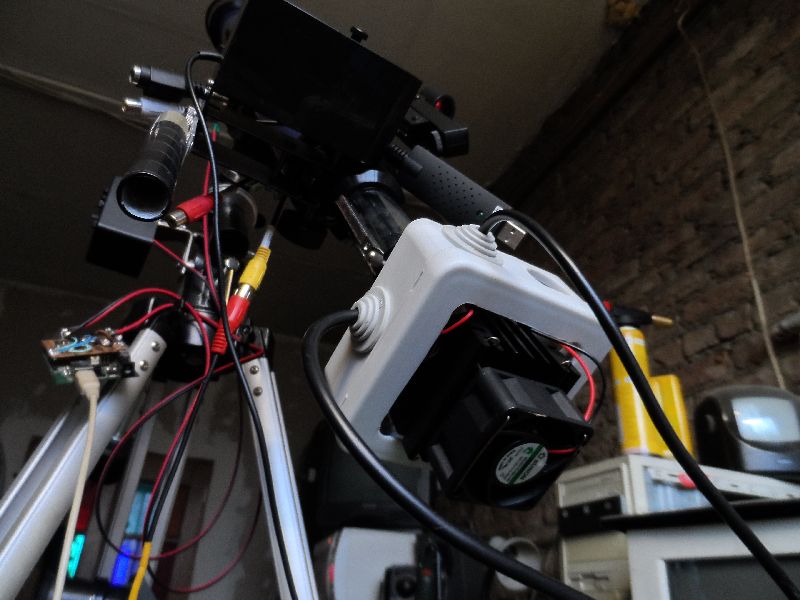

SONY Super HAD II CCD gida kamera ar cooleri (ietūcīta elektro sadales kārbā)


Kamerai ir tikai 15arc/kinūtes, ļoti grūti noķert guidestār, būs kautkas jādomā

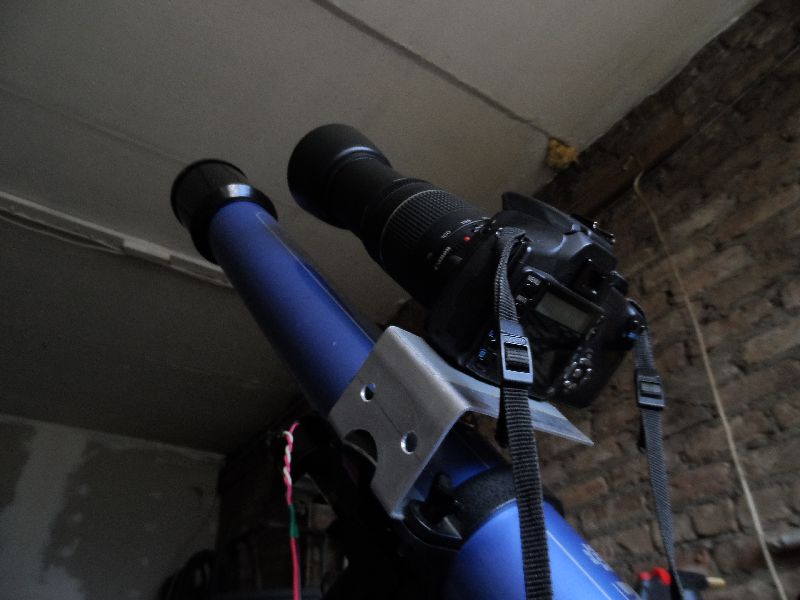

Pārtaisīts kameras kronšteins (iecentrēts uz Dec ass)

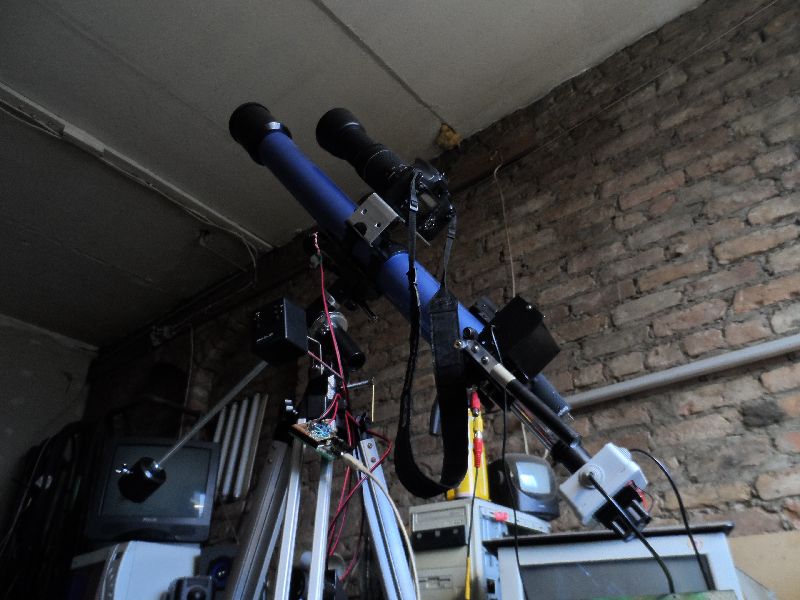

Viss mans VĀJPRĀTS vienkopus.... :))

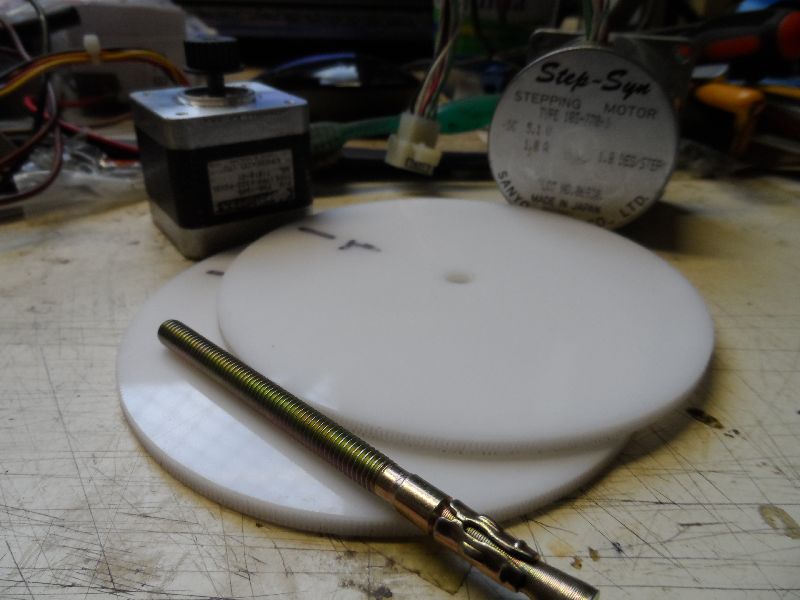

Topošais EQXautoguide (gliemežzobrati zāģēti no loksnes akrila)


Motoriem ir tikai 1.8grādi solis

... kā dziesmā:''Aiziet vilciens'' (nakts kravinieks uztaisija gidam kipišu)


Te nu pirmie rezultāti- speciāli salīdzināju ar nesenu paša bildi Liras Gredzens

[Andris R]

Iespaidīga EQ1 pārtapšana, fantastisks rezultāts! Man jau bija radusies pārliecība, ka teleskopbūves jomā tikpat kā neviens vairs nedarbojas... patīkams pārsteigums . Atliek gaidīt labus laika apstākļus un novērojumu rezultātus, un, protams, tehniskajā jaunradē!
Interesanti, kādi foto parametri bija M57 (Liras gredzena) bildei?
Redzams, ka izmzantota proga MaxIm DL, vai ar MetaGuide ietu (http://www.astrogeeks.com/Bliss/MetaGuide/)?

[kobalts]

Paldies Andri!
Salīdzinājuma bildē
kreisais: eos350d+ef70-300+eq1moto 300mm f/5.6 iso1600 12*30sec DSS Ps
Labais: eos350d+ef70-300+eq1DIYautoguide MaximDL 300mm f/5.6 iso1600 7*30sec DSS Ps
-gandrīz 2x mazāks kadru skaits, un patīkami pārstedz pēcapstrādes vienkāršums.
Vakarnakt diemžēl dziļās expozīcijas (300sec) esmu pārgaismojis par smukiem sarkaniem, zvaigžņotiem deķīšiem.

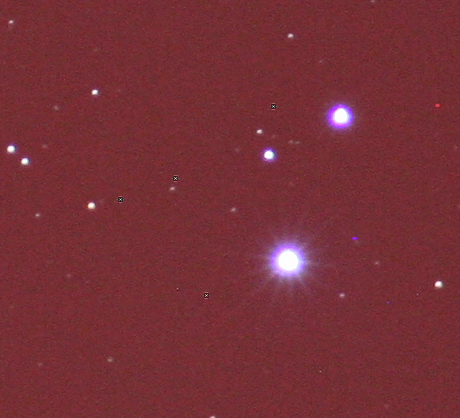

300sekundes viena expozīcija
Bildei nav nekādas estētiskas vērtības, tikai techniska informācija, jāmācās diafragmēt un jāgaida tumšākas debesis.


MetaGuide diemžēl nav LX200 komandprotokola, bet viņu var darbināt caur LPT0x378 (vecais printera ports) -tas pat ir vienkāršāk izdarāms, tikai problēma ir ka vairs neražo laptopus ar LPT. Ar veco labo galda Kompi nav problēmu.

[Zh]

ir milzu potenciāls, pārgaismojums tā jau cita problēma, dabūt tumšākas debesis un nav jāliek uzreiz 5min bet varbūt 1-2min. un kārtībnieks.
ļoti interesanti kā tu uztaisīji tā topoša autogida zobratus, konkrēti zobus? un tie soļu motorīši bildē no latgalītes? Es esmu apstājies tieši pie zobratu pārvadu problēmas....

[kobalts]

Diskus izzāģē no loksnes (aptuveni apaļus) tad izliek cauri skrūvi ar uzgriezni un apvirpo precīzi. Labāk protams ja ir īsta virpa, bet es to izdariju ar urbmašīnu un kaltu.
Tad disku viegli pieskrūvē pie plakanas virsmas (vēlams tas pats materiāls kas diskiem), bet tā lai brīvi griežās. To visu skrūvspīlēs iekšā!
Zobus dzen atkal ar urbmašīnu, par griezējinstrumentu izmanto tieši tādu pašu skrūvi kādu izmantosi par dzenošo gliemezi tikai vītnē šķērsām ir iegriezta spraudziņa kas strādā anoloģiski kā vītņgrieža zobs. Griežot disks pats sāks sekot ''griezējinstrumentam''. Griežot viss bagātīgi jālei ar ūdeni jo akrils no berzes kūst un skaidas ar jāskalo ārā. Es to dariju no rokas, bet var jau kautko improvizēt.
Aploci vari nerēķināt (man vismaz nesanāca) lai pirmais zobs sapas ar pēdējo. Vienkārši jādrāž kāmēr sapas.
Motori ir jā no Latgaļčika, bet tie bija vienīgie ar tik mazu soli 1.8dgr un nav vienādi. Lielo domāju priekš RA mazo uz Dec

[Zh]

Ahā, es jau kaut ko tādu iztēlojos, skaidrs, tātad tas ir reāli iespējams. Ja nav noslēpums, kur tādas loksnes nopērkamas?
